Power Train(Pemindah tenaga)
Adalah seluruh komponen yang terkait secara langsung dalam proses pemindahan tenaga dari motor(enginee) sampai ke roda(wheel).

A.KOPLING(CLUTCH)

Kopling digunakan untuk memindah kan tenaga motor ke unit transmisi.Dengan menggunakan kopling, pemindahan gigi-gigi transmisi dapat dilakukan , kopling juga memungkinkan motor dapat tetap berputar walaupun transmisi tidak dalam posisi netral.

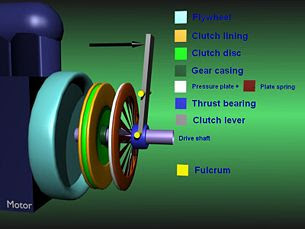

1.Komponen Utama Kopling

a.Roda penerus
Berfungsi sebagai penstabil putaran motor dan sebagai dudukan hampir seluruh komponen kopling.

b.Pelat kopling
Pelat kopling berbentuk bulat dan tipis terbuat dari pelat baja berkualitas tinggi. Kedua sisi pelat kopling dilapisi dengan bahan yang memiliki koefisien gesek tinggi. Bahan gesek ini(asbes) dikeling(rivet) dgn pelat kopling.

c.Pelat Tekan
Plat tekan kopling terbuat dari besi tuang. Pelat tekan berbentuk bulat dan diameternya hampir sama dgn plat kopling. salah satu sisinya (sisi yg berhubungan dgn pelat kopling) dibuat halus, sisi ini akan menekan plat kopling dan roda penerus, sisi lainnya mpy bentuk yg disesuaikan dgn kebutuhan penempatan komponen penempatan komponen kopling lainnya.

d.Unit Plat Penekan
Sbg satu kesatuan dgn plat penekan, plat penekan dilengkapi dgn sejumlah pegas spiral atau pegas diafhragma, tutup dan tuas penekan. Pegas digunakan utk memberikan tekanan thd plat tekan, plat kopling dan roda penerus. Jumlah pegas (kekuatan tekan) Disesuaikan dgn besar daya yg hrs dipindahkan.

e.Mekanisme Penggerak
Komponen lainnya pada kopling adl mekanisme pemutus hubungan (tuas tekan). Mekanisme ini dilengkapi dgn bantalan bola, bantalan bola diikat pd bantalan luncur yg akan bergerak maju/mundur pd sambungan. Bantalan bola yg dilengkapi dgn permukaan tekan akan mendorong tuas tekan.

f.Rumah Kopling
Rumah kopling menutupi seluruh unit kopling dan mekanisme penggerak. Rumah kopling umumnya mpy daerah yg terbuka yg berfungsi sbg saluran sirkulasi udara.

2.Cara Kerja Kopling

Pada saat pedal kopling diinjak,ujung tuas akan mendorong bantalan luncur ke belakang. Bantalan luncur akan menarik plat tekan melawan tekanan pegas.Pada saat pelat tekan bergerak mundur, plat kopling terbebas dari roda penerus dan peroindahan daya terputus. Bila tekanan pada pedal kopling dilepas,pegas kopling akan mendorong plat tekan maju dan menjepit plat koplingdgn roda penerus dan terjadi perpindahan daya. Pada saat plat tekan bergerak ke depan, plat kopling akan menarik bantalan luncur, shg pedal kopling kembali ke posisi semula.
selain secara mekanik,sbg mekanisme pelepas hubungan, sekarang sudah banyak digunakan sistem hidrolik dan booster. Secara umum, sistem hidrolik dan hidrolik-booster adalah sama. Perbedaannya adl, pdsistem hidrolik-booster, digunakan booster utk memperkecil daya tekan pd pedal kopling. Pada sistem hidrolik, pd saat pedal koplimg ditekan, maka batang penerus akan mendorong piston pada master silinder kopling, fluida pd sistem akan meneruskan dayaini ke silinder pd unit kopling, dan piston silinder unit kopling akan mendorong tuas,dan seperti pd sistem mekanik, plat kopling terlepas, shg penerusan daya dari motor ke transmisi akan terputus.
Cara kerja siste hidrolik ini sama seperti cara kerja pd sistem rem. Kebocoran sistem hidrolik akan mengganggu proses pelepasan hubungan.

3.Pemeliharaan

Umumnya, gangguan pd sistem koplimg relatif kecil.Salah satu penyetelan ygdilakukan hanya pd gerak bebas pedal kopling, bila sudah terlalu tipis, ganti plat kopling.
